Купил тут на алиэкспрессе некоторую хрень, известную в Китае под названием DJ7223-1.5-21. Судя по описанию продавца, это клон 211PC249S8005/211PC249S8005, выпускавшегося когда-то FCI. На маузере нашел доку только на разъем-"маму", футпринта на "папу" найти нигде в гугле не удается.

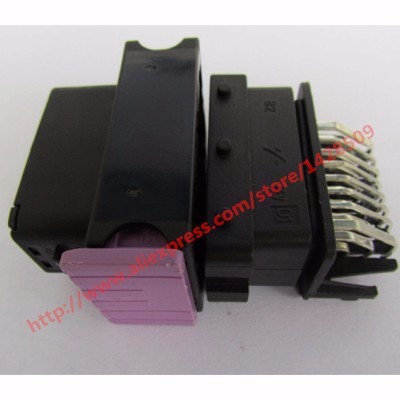

Собственно, вот, как оно выглядит

5-РљРѕРјРїР»-FCI-Разъем-ЭБУ-24-Pin-24-Way-Мужской-Р?-Женский-РљРѕСЂРїСѓСЃ-Герметичный-Штекерный-Разъем.jpg_640x640.jpg



Судя по всему, это что-то попсовое. Мне бы хоть какие-то намеки на то, как оно может у других вендоров называться. Ну, и лелею слабую надежду на то, что документацию на него найти смогу с вашей помощью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На маузере нашел доку только на разъем-"маму", футпринта на "папу" найти нигде в гугле не удается.

что в вашем понимание "футпринт"?

http://www.mouser.com/ds/2/154/24_way_seal...mm_t-101805.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

что в вашем понимание "футпринт"?

http://www.mouser.com/ds/2/154/24_way_seal...mm_t-101805.pdf



ну, этот разъем припаивается на плату. Собственно, футпринт -- схема расположения металлизированных отверстий и контур той площади, что разъем занимает на печатной плате, плюс расположение монтажных отверстий под него.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если он у Вас есть живьем, то каая проблема - полчаса со штангенциркулем - и он ваш.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если он у Вас есть живьем, то каая проблема - полчаса со штангенциркулем - и он ваш.



да никаких проблем, так и делаю. Просто концептуально это неправильно как-то.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ну, этот разъем припаивается на плату. Собственно, футпринт -- схема расположения металлизированных отверстий и контур той площади, что разъем занимает на печатной плате, плюс расположение монтажных отверстий под него.

в доке, что я привел в линке, есть и male и female - чем не устраивает?

может у вас _подобный_ разъем, а не конкретный тип? тогда вместо алиэкспресной фотки имеет смысл выложить фото своего девайса в части разъема и привести все надписи на корпусе разъема..
