Кит на STM32

Набрел на интересную штуковину.

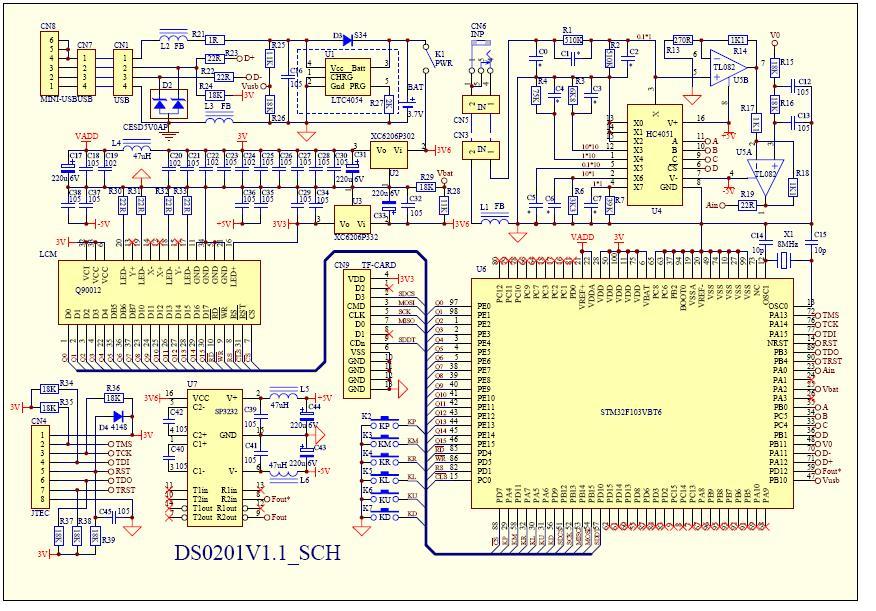

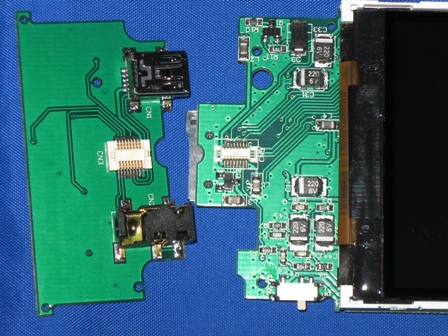

DSO201 is a pocket size digital storage oscilloscope fulfills basic electronic engineering requirements. It is base on ARMCortex™-M3compatible 32 bit platform, equipped with 320*240 color display, SD card capability, USB connection, and chargeable batteries. Weighs only 60g!Portable Digital Oscilloscope DIY Kit provides waveform viewing, pocket size and over 2 hoursbatteryoperation. This DIY kit is a open source code. The Schematic, PCB layout and program code is free for re-design. It is ideal for production test, research, design and education.

Upgrade by bootloader via USB

Power supply 3.7V Chargeable Lithium battery / USB

Dimension (w/o probe) 106mm X 55mm X 9.9mm

http://www.wide.hk/pdf/ARM_DSO_M.pdf

Купить можно тут

http://www.wide.hk/products.php?product=AR...l-Oscilloscope#

или на Ebay.



Облегчу поиски сорцев.

Sources Codes

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Не забывайте приобретать аксесуары к девайсу http://www.seeedstudio.com/depot/contempor...tand-p-631.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Облегчу поиски сорцев.



В документации заявлено

Analog bandwidth 0 - 1MHz

Max sample rate 1Msps 12Bits

что противоречит теореме Найквиста/Котельникова.

При частоте квантования 1Msps аналоговая полоса не может быть больше 1Msps/2 ,

а чтобы видеть красивый синус нужно хотя бы 1Msps/10.

Кому нужен осциллограф с полосой 100КГц? Игрушка из 20 века.



У осциллографов Tektronix типовое соотношение: частота квантования 1ГГц, аналоговая полоса 100МГц.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В документации заявлено

Analog bandwidth 0 - 1MHz

Max sample rate 1Msps 12Bits

что противоречит теореме Найквиста/Котельникова.

При частоте квантования 1Msps аналоговая полоса не может быть больше 1Msps/2 ,

а чтобы видеть красивый синус нужно хотя бы 1Msps/10.

Кому нужен осциллограф с полосой 100КГц? Игрушка из 20 века.



У осциллографов Tektronix типовое соотношение: частота квантования 1ГГц, аналоговая полоса 100МГц.



В Tektronix аналоговую полосу определяет не частота квантования 1ГГц, а полоса пропускания аналоговой части осциллографа,

которая ну очень влияет на стоимость прибора



В целом знаю людей, которые были бы рады такой игрушке с полосой 100КГц

Знакомый занимается кардиографами и риографами.

Карманный осциллограф, который отвязан от сети - это довольно полезная штука

Или для УНЧ

Тут скорее вопросы к цене и качеству той самой аналоговой части



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тут скорее вопросы к цене и качеству той самой аналоговой части

Да никакая там аналоговая часть. Его давно продают, и на e-bay тоже. Есть любительские конструкции сильно лучше. Но как кит - процессор, индикатор, клавиатура,- сойдет. Только как к нему аналог - АЦП - ОЗУ прикрепить, не знаю. Скорее всего, новую плату делать придется. Смысла почти и не остается...
